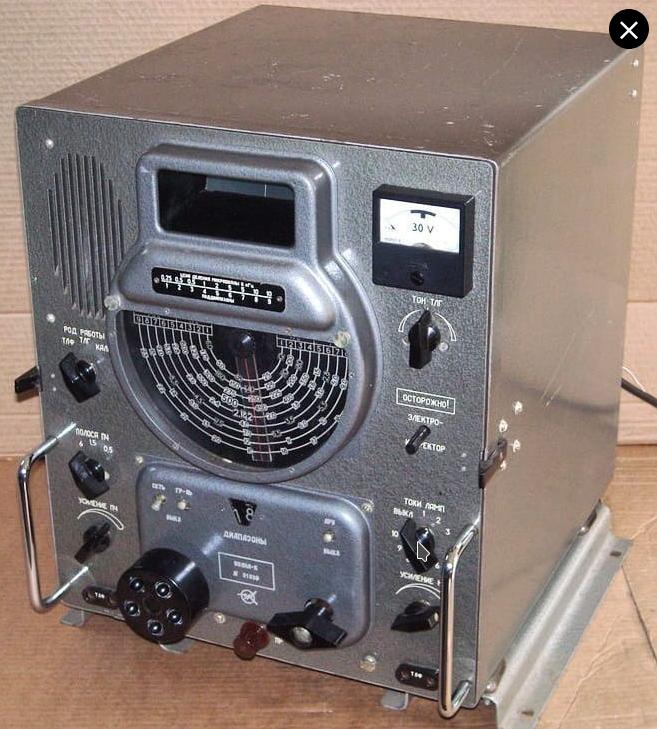

Típusa : vevő

Négy típusáról tudok : Volna-K, Volna-K1, Volna-K3 és a Volna-P amelyet elvileg a tengeralattjárókon használták

Frekvenciasáv: 12 kHz - 23  MHz amelyet 9 sávban fog át :

 Sáv  VOLNA-K    VOLNA-K1  VOLNA-K3
1   12   -  60 kHz 12   -   60 kHz  12   -   60 kHz
 2 100  - 180 kHz 100  -   180 kHz  60   - 100 kHz
 3 180  - 330 kHz 180  -   330 kHz 100   - 180 kHz
 4 300  - 600 kHz 300  -   600 kHz  180   - 330 kHz
 5  1.5  -  2.8 MHz  600  - 1100 kHz 330   - 600 kHz
 6 2.8  -  5.0 MHz 1.1  -    1.6 MHz 600  - 1100 kHz
 7 5.0  -  9.0 MHz 5.0  -    9.0 MHz 1.1  -  1.6 MHz
 8  9.0 - 15.0 MHz  9.0  -  15.0 MHz 1.6  -  2.8 MHz
 9 15.0 - 23.0 MHz  15.0  -  23.0 MHz 2.8  -   5.0 MHz



Moduláció : AM, CW

Érzékenység : 1. sávon < 10 mikroV

                      2 - 9 sávon < 4 mikroV



Tápellátás : saját táp

      Feszültségek: 110V, 127V, 220V / 45-60 Hz



Felépítése : csöves: 15 darab, típusai : 6К4П / 6А2П / 6Ж2П / 6П1П / 5Ц4С / СГ3С



Dokumentum gyűjtemény (8 MB) : Volna-K dokumentumok



További képek : További Volna-K rádió képek
