Típusa : adó-vevő

Frekvenciasáv: 20 - 51,5 MHz amelyet 2 sávban fog át :

Sáv Frekvencia / MHz
1 20 - 35,75
2 35,75 - 51,5



Moduláció : FM

Vevő érzékenysége : SQL off < 3 mikroV

                                        on < 6 mikroV

Kimenő teljesítmény : 20-30W között

Tápellátás : 26V táp típusa : BP-2A

                      13V táp típusa : BP-2B

Felépítése : csöves, 32 darab, típusai : 1П24Б / ГУ-50 / 1Ж29Б / 6Ж45Б-В / 6Ж5Б



Három típusával találkoztam :

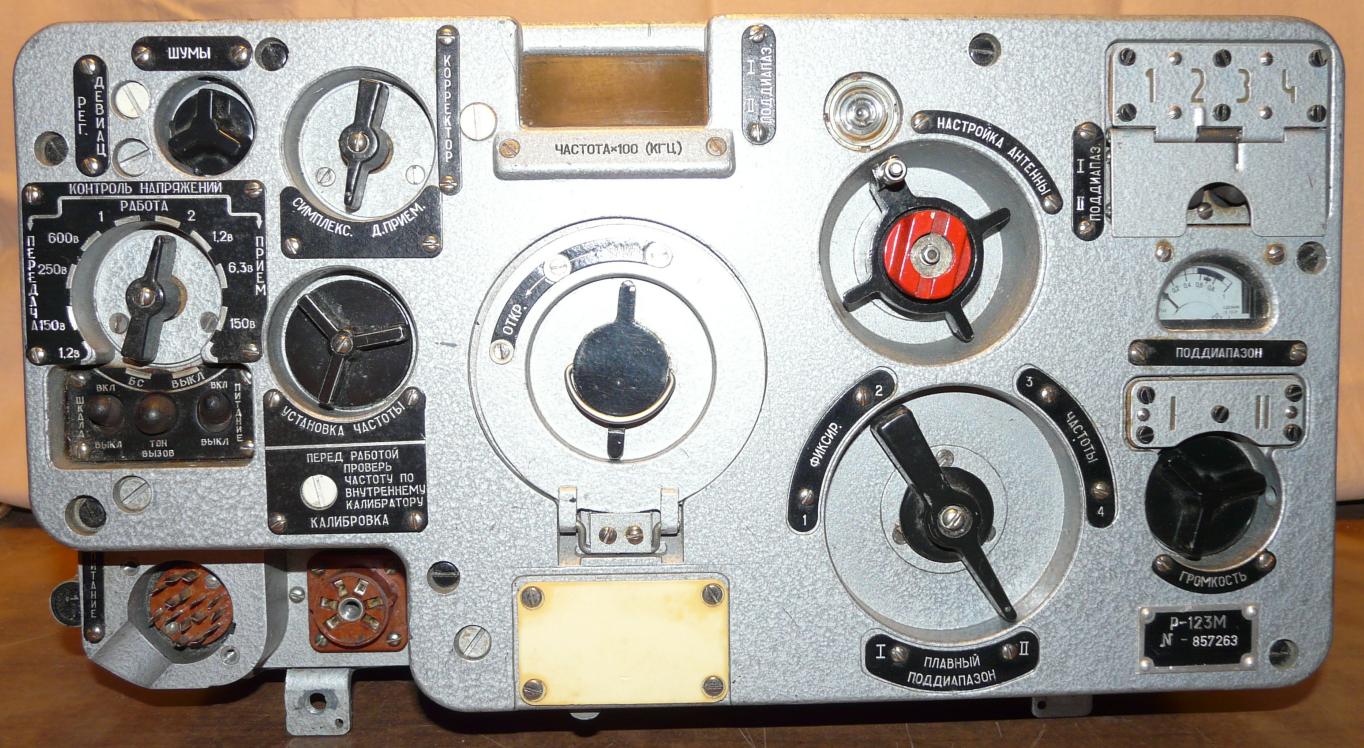

- R-123  - ez az alaptípus

- R-123M - elektronikailag kicsit módosított verzió

- R-123MT - távvezérelhető M típus,

                    - a készülék bal oldalán van a távvezérlő egység csatlakozója

                    - a 7-es modul csöveit kicserélték 6Н28Б-В típusú csövekre



Dokumentum gyűjtemény (415 MB) : R123 dokumentumok



Youtube videó 1 : R-123 -as rádió 1

Youtube videó 2 : R-123 -as rádió 2

Youtube videó 3 : R-123 -as rádió 3

Youtube videó 4 : R-123 -as rádió 4



További képek : További R123 rádió képek

A honlap gondozásában lévő típus. Igény esetén további információkkal, képekkel tudunk szolgálni erről a típusról.
